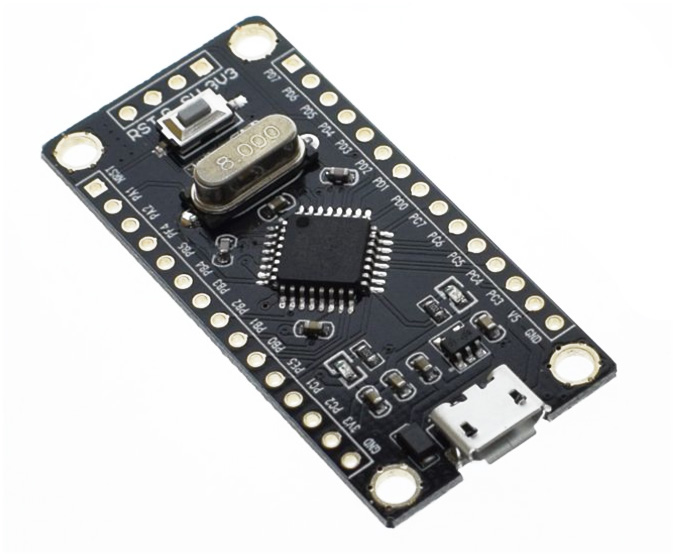

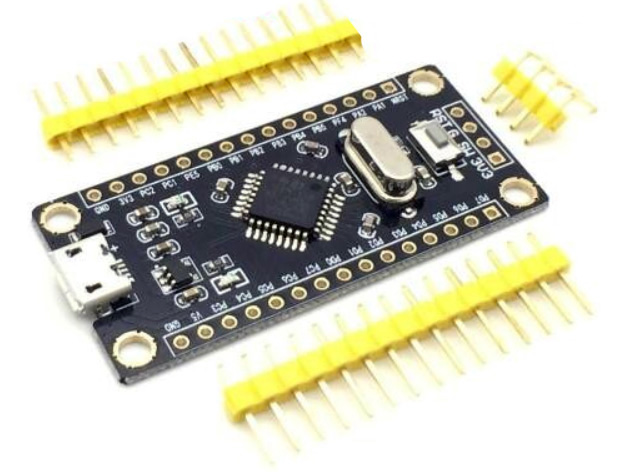

Контроллер STM8S105K4T6

  Номер модели: STM8S105K4T6 Ядро: усовершенствованное ядро ​​STM8, с 3 линиями из Гарварда    структура: обширный набор инструкций    память: программа средней плотности и память данных:    Flash до 32 Кбайт; 10 К стереть после 55 ° С среды, данные хранятся в течение 20 лет    Память данных: до 1 Кбайт истинных данных EEPROM; До 30 миллионов стираний    RAM: до 2 Кбайт    Часы, сброс и управление питанием    3,0 ~ 5,5 В рабочее напряжение    Гибкое управление часами, 4 основных источника часов    Маломощный кварцевый генератор    Внешний тактовый вход    Регулируемый пользователем внутренний 16 МГц RC    Внутренняя малая мощность 128 кГц RC    Система охранной сигнализации с контролем часов    Управление энергопотреблением:    Режим низкого энергопотребления (ожидание, активное отключение, отключение питания)    Периферийные устройства могут быть отключены отдельно    Всегда включайте низкое энергопотребление и отключение питания сброса    Управление прерываниями    Контроллер прерываний Nest с 32 прерываниями    6 внешних векторов прерываний, до 37 внешних прерываний    Таймеры    2 16-разрядных таймера общего назначения с 2 3 каналами CAPCOM (IC, OC или PWM)    Расширенные таймеры управления: 16 бит, 4 канала CAPCOM, 3 дополнительных выхода, вставка мертвой зоны и гибкая синхронизация    8-битный базовый таймер с 8-битным прескалером    Автоматический таймер пробуждения    2 сторожевых таймера: сторожевой таймер и автономный сторожевой таймер    Интерфейс связи    UART с синхронным тактовым выходом, смарт-картой, инфракрасным ИК-портом, интерфейсом LIN    Интерфейс SPI до 8 Мбит / с    Интерфейс I2C Аналого-цифровой преобразователь (АЦП) до 400 Кбит / с    10-разрядный АЦП ± 1LSB с поддержкой до 10 каналов, режимом сканирования и функцией аналогового контроля    Порт ввода / вывода    48-контактный корпус имеет до 38 микросхем ввода / вывода, в том числе 16 розеток с высоким потреблением    Очень надежная конструкция ввода / вывода, мощность мойки имеет очень сильную мощность    Поддержка развития    Модуль однолинейного интерфейса (SWIM) и модуль отладки (DM) для простого программирования в режиме он-лайн и ненавязчивой отладки
